אקטואטור - המדריך המלא
אם אתם עוסקים באוטומציה תעשייתית, רובוטיקה או בכל מערכת הדורשת תנועה מבוקרת - סביר להניח שנתקלתם במונח אקטואטור. אבל מה זה בדיוק אקטואטור? האם זה סוג של מנוע? איזה סוג של אקטואטור מתאים ליישום שלכם? ומה ההבדל המהותי בין אקטואטור חשמלי לפנאומטי?
במדריך זה נפרט את כל מה שצריך לדעת על אקטואטורים תוך התמקדות בפתרון של אקטואטור ליניארי - הסוג הנפוץ והמבוקש ביותר בתעשייה המודרנית. נסביר את עקרונות הפעולה, ננתח את היתרונות והחסרונות של כל טכנולוגיה, והכי חשוב - נראה לכם בדיוק איך לבחור את הרכיב הנכון עבור הפרויקט שלכם. אחרי למעלה מ-50 שנות ניסיון בתחום האוטומציה והבקרה, אנו יכולים להעיד כי בחירה מושכלת חוסכת זמן, כסף ומונעת תקלות קריטיות בעתיד.
מהו אקטואטור? הבסיס שכל מהנדס ומתכנן חייב להכיר
אקטואטור (בעברית - מפעיל) הוא למעשה השריר של כל מערכת אוטומטית. בעוד שמנוע רגיל יוצר סיבוב רציף, אקטואטור לוקח אנרגיה (חשמלית, פנאומטית או הידראולית) וממיר אותה לתנועה מכנית מבוקרת - בין אם זו תנועה ליניארית (ישרה) או סיבובית מדויקת.
כל מערכת המבוססת על אקטואטור מורכבת משלושה רכיבים עיקריים:
- מקור כוח: חשמל, אוויר דחוס או נוזל הידראולי.
- מנגנון המרה: מערכת מכנית שממירה את האנרגיה לתנועה (כגון בורג כדורי, גלגלי שיניים או צילינדר).
- מערכת בקרה: המוח המאפשר לשלוט במדויק על המהירות, המיקום והכוח המופעל.
הפרמטרים החשובים שמאפיינים כל אקטואטור הם: הכוח שהוא יכול להפעיל (Force), המהירות שבה הוא נע, דיוק המיקום, מרחק ההזזה המקסימלי (Stroke), ורמת האמינות לאורך זמן. בלי אקטואטורים, לא היו קיימות מערכות אוטומציה מודרניות. כל תנועה מבוקרת - מדלת אוטומטית בסופרמרקט ועד זרוע רובוטית בקו ייצור רכב - מופעלת באמצעותם.
אקטואטור ליניארי - הסוג הנפוץ והשימושי ביותר
אקטואטור ליניארי הוא מכשיר שיוצר תנועה בקו ישר - הרחבה וכיווץ לאורך ציר אחד. בניגוד לאקטואטור סיבובי, שיוצר תנועה מעגלית, הדגם הליניארי מושלם עבור יישומים הדורשים דחיפה, משיכה או הרמה ליניארית.
המבנה הפנימי של אקטואטור לינארי כולל בדרך כלל ציר ליניארי (מוט שנע החוצה ופנימה), מנגנון הנעה לינארי - לרוב בורג כדורי או בורג טרפזי - ומקור הכוח שמניע את כל המערכת. חשוב להבהיר: ציר ליניארי כשלעצמו הוא רכיב במערכת, בעוד שפתרון של אקטואטור לינארי מלא כולל גם את מקור ההנעה (המנוע) ומערכת הבקרה. כיום, הביקוש לפתרונות של אקטואטורים לינאריים נמצא בעלייה מתמדת בשל המעבר לתעשייה חכמה (Industry 4.0) הדורשת דיוק גבוה.

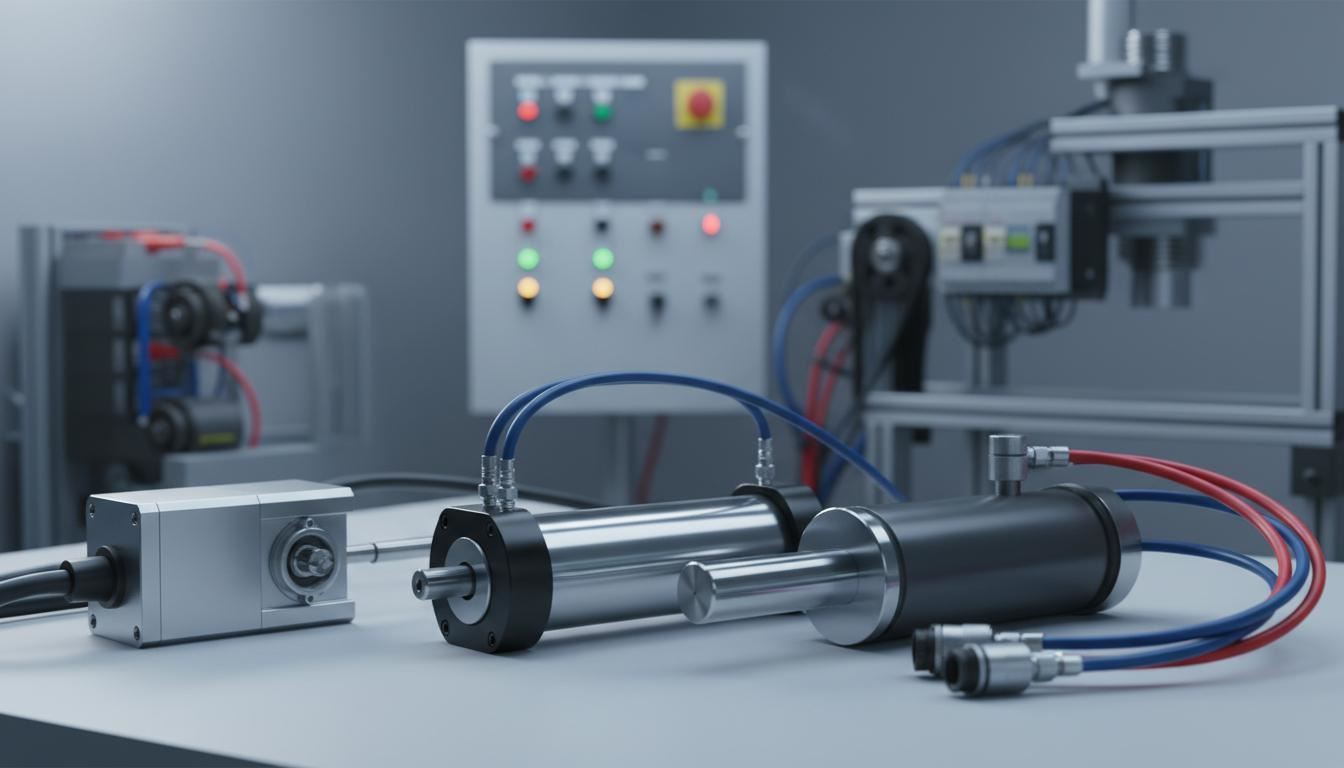

שלושת סוגי האקטואטורים הליניאריים העיקריים
1. אקטואטור חשמלי ליניארי: הבחירה המועדפת לדיוק
אקטואטור חשמלי פועל על עיקרון פשוט: מנוע חשמלי (DC או AC) מסובב בורג, והבורג ממיר את התנועה הסיבובית לתנועה ליניארית של הציר.
- יתרונות: דיוק מיקום גבוה מאוד (עצירה ברמת המילימטר), בקרה פשוטה, פעולה שקטה מאוד ותחזוקה מינימלית.
- מגבלות: כוח מוגבל יחסית לאופציות ההידראוליות ועלות ראשונית גבוהה יותר ביישומים כבדים.
- יישומים: ציוד רפואי, מעבדות, שולחנות מתכווננים ומערכות סולאריות.
2. אקטואטור פנאומטי: מהירות וכוח בלחיצת כפתור
מערכת זו משתמשת באוויר דחוס כדי להניע בוכנה בתוך צילינדר. זהו פתרון קלאסי בעולם התעשייה.
- יתרונות: מהירות תגובה גבוהה מאוד, כוח רב ביחס למשקל, ובטיחות בסביבות נפיצות (אין חשמל בנקודת הקצה).
- מגבלות: דורש תשתית אוויר דחוס (קומפרסור), רועש יותר ופחות מדויק בעצירות ביניים.
- יישומים: קווי אריזה, מכונות ייצור המוני ומערכות שינוע מהירות.
3. אקטואטור הידראולי: הענק שבין הענקים
פועל על בסיס לחץ שמן. מיועד למקומות שבהם הכוח הוא הפרמטר היחיד שקובע.
- יתרונות: כוח עצום (עשרות טונות), יציבות מעולה תחת עומס ושליטה חלקה.
- מגבלות: מערכת מורכבת ויקרה, סכנת דליפות שמן ותחזוקה תכופה.
- יישומים: מנופים, ציוד צבאי, מכבשים ומטוסים.
כיצד לבחור את האקטואטור הנכון? המדריך המעשי
בחירה נכונה דורשת ניתוח שיטתי.
שלב 1: הגדרת דרישות היישום
- מהו העומס? חשבו את המשקל המקסימלי והוסיפו מרווח בטיחות של 20-30%. טעות בחישוב הכוח היא הגורם מספר 1 לכשל במערכות.
- מהו מרחק ההזזה? אורך המהלך (Stroke) הנדרש עבור הציר ליניארי.
- מה המהירות והדיוק? האם אתם צריכים תנועה מהירה (פנאומטי) או עצירה במיקום מדויק (חשמלי)?
שלב 2: בחירת סוג האנרגיה
אם נדרש דיוק ועבודה נקייה - לכו על אקטואטור חשמלי. אם המפעל כבר מצויד בתשתית אוויר דחוס ונדרשת מהירות - אקטואטור פנאומטי יהיה חסכוני יותר. ליישומים כבדים במיוחד - האופציה ההידראולית היא התשובה.
שלב 3: התאמת מפרט טכני
יש לוודא את מתח ההפעלה (12V, 24V וכו'), סוג הבורג ודרגת ההגנה (IP) בהתאם לסביבת העבודה (אבק, רטיבות או חומרים כימיים).
טיפים מעשיים מהשטח
- אל תחסכו במרווח בטיחות: אקטואטור שעובד בקצה גבול היכולת שלו ישחק מהר מאוד. השקעה בדגם חזק מעט יותר תשתלם באורך חיי המוצר.
- התחשבו במרחב ההתקנה: ודאו שיש מקום פיזי לא רק לאקטואטור עצמו, אלא גם לכבלים, לצינורות ולמערכות הבקרה הנלוות.
- תכננו תחזוקה מראש: גם אקטואטור חשמלי שנחשב לנטול תחזוקה דורש בדיקה תקופתית. ודאו שיש גישה נוחה לרכיב.
שאלות ותשובות נפוצות
- מה ההבדל העיקרי בין אקטואטור ליניארי למנוע ליניארי? בעוד שאקטואטור ליניארי משתמש לרוב במנגנון מכני (כמו בורג) כדי להמיר תנועה סיבובית לישרה, מנוע ליניארי יוצר את התנועה הישרה ישירות באמצעות שדות מגנטיים, דבר המאפשר מהירויות ודיוקים קיצוניים אך בעלות גבוהה יותר.
- האם ניתן להשתמש באקטואטור חשמלי בחוץ? בהחלט, אך יש לוודא כי הוא בעל דרגת הגנה מתאימה (לפחות IP65) כדי שיהיה עמיד בפני גשם ואבק.
- מתי עדיף להשתמש בבוכנה פנאומטית על פני אקטואטור חשמלי? כאשר נדרשת מהירות עבודה גבוהה מאוד (סייקלים קצרים) וכאשר התקציב מוגבל ויש תשתית אוויר דחוס קיימת.
- מהו אורך החיים הממוצע של אקטואטור? זה תלוי בעומס ובסביבת העבודה. אקטואטור שנבחר נכון ועובד תחת עומס סביר יכול לעבוד שנים רבות (מיליוני מחזורים) ללא צורך בהחלפה.
אילן את גביש - השקעה בבחירה הנכונה בהחלט משתלמת
בחירת אקטואטור עשויה להיראות משימה מורכבת, אך עם הגישה השיטתית הנכונה - זהו תהליך ברור. זכרו כי אין פתרון אחד שהוא הכי טוב, אלא הפתרון המתאים ביותר ליישום הספציפי שלכם. השקעה בשלב התכנון תמנע השבתות יקרות ותקלות הנדסיות בהמשך הדרך.
בחברת אילן את גביש אנו מעמידים לרשותכם מעל 50 שנות ניסיון וקשרים עם למעלה מ-50 יצרנים מובילים בעולם. אנו נלווה אתכם משלב אפיון הצורך, דרך בחירת המפרט של אקטואטור לינארי או חשמלי, ועד לאספקה ושירות.
